Prysmian Bicon A1/A2 Brass Gland Kits For Unarmoured Cables - KM409 Series



Prysmian Cable Glands

Prysmian Bicon A1/A2 Cable Gland Kits - KM409 Series



Prysmian Bicon A1 and A2 cable glands are suitable use with all un-armoured cables.

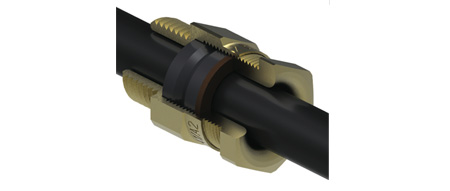

Prysmian Bicon A1 A2 Cable Gland Kits

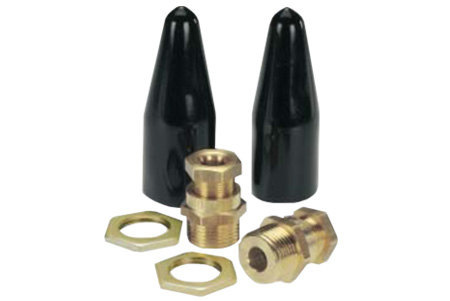

Prysmian A2 brass cable glands are used to terminate unarmoured cables (stuffing cable glands) in both indoor and outdoor applications with IP66 rating. The Prysmian Bicon KM409 cable gland kits include the following: A1/A2 Gland, Brass Locknut and PVC Shroud (2 per kit up to and including 25mm size).

Prysmian Bicon A1/A2 KM409 Cable Gland Kits Features & Benefits

  • Indoor & outdoor type for un-armoured cable.
  • Brass indoor and outdoor gland and accessories
  • For circular, unarmoured plastic or rubber sheathed cables
  • Suitable for most climatic conditions, weatherproof and waterproof

Prysmian Bicon KM409 Cable Glands



Prysmian Bicon A1/A2 KM409 Cable Gland Technical Information

  • Suitable for use with all Un-armoured Cables
  • CuZn39Pb3 brass alloy used for guaranteed strength and performance
  • Complies with BS EN 50262 & BS 6121-1: 1989 Service temperature range -20°C to +90°C
  • Gland rated to IP66 with use of suitable sealing washer or thread sealant at gland interface
  • Metric & NPT Nickel Plated versions available



Prysmian Bicon KM409 Gland Kits For Unarmoured Cables - Specifications
Gland Kit Reference Cable Dimensions Qty Per Kit
Design Reference Size

Cable Dia ø

B

Entry Thread

D

Thread Length

E

Protrusion Length

F

Hexagon

A/F

G

A/C

H

Prysmian Bicon KM409-51 16 3.5mm-8.5mm M16 x 1.5 10mm 20mm 19mm 21.5mm 2
Prysmian Bicon KM409-71 20SS 3.5mm-8.5mm M20 x 1.5 10mm 20mm 22mm 24.9mm 2
Prysmian Bicon KM409-52 20S 8mm - 11.5mm M20 x 1.5 10mm 22mm 22mm 24.9mm 2
Prysmian Bicon KM409-53 20 11mm - 13.5mm M20 x 1.5 10mm 22mm 24mm 27mm 2
Prysmian Bicon KM409-55 25 13mm - 19.5mm M25 x 1.5 10mm 25mm 30.5mm 34mm 2
Prysmian Bicon KM409-56 32 19mm - 25.5mm M32 x 1.5 10mm 25mm 42.4mm 48mm 1
Prysmian Bicon KM409-57 40 25mm - 32mm M40 x 1.5 15mm 33mm 47.2mm 53.6mm 1
Prysmian Bicon KM409-58 50S 31.5mm - 37mm M50 x 1.5 15mm 30mm 55mm 60mm 1
Prysmian Bicon KM409-59 50 36.5mm - 43mm M50 x 1.5 15mm 30mm 56.4mm 61.5mm 1
Prysmian Bicon KM409-60 63S 42.5mm - 50mm M63 x 1.5 15mm 34mm 70.1mm 77.2mm 1
Prysmian Bicon KM409-61 63 49.5mm - 55mm M63 x 1.5 15mm 32mm 75mm 83mm 1
Prysmian Bicon KM409-62 75S 54.5mm - 61mm M75 x 1.5 15mm 32mm 80mm 87.4mm 1
Prysmian Bicon KM409-63 75 60.5mm - 67mm M75 x 1.5 15mm 40mm 85mm 95mm 1

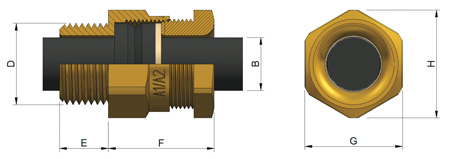

Prysmian Bicon KM409 Cable Gland Kit Dimensions
